Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-10-19 Происхождение:Работает
Переход от статического галогенного освещения с одной температурой к динамичному, интеллектуально управляемому ландшафтному освещению сделал системы 12 В отраслевым стандартом для наружных жилых и коммерческих помещений. Хотя системы низкого напряжения безопаснее устанавливать, чем альтернативы с сетевым напряжением, интеграция технологии многоцветных светодиодов приводит к появлению сложных переменных. Плохое управление напряжением, неправильный размер проводов, несоответствие мощности переменного и постоянного тока и неадекватная гидроизоляция приводят к видимому смещению цвета, задержкам контроллера и преждевременному выходу из строя светильника.
В этом руководстве представлена техническая схема проектирования, оценки и установки надежной системы изменения цвета на 12 В. Мы покажем вам, как обеспечить стабильную подачу электроэнергии и плавную интеграцию умного дома от трансформатора до конечного прибора. Вы изучите проверенные на практике методы устранения распространенных точек сбоя еще до того, как начнете работу.
Падение напряжения имеет решающее значение для точности цветопередачи: в отличие от стандартных белых светодиодов, которые просто тускнеют, светильники RGB будут отображать неправильные цвета (часто смещаясь в красный или розовый), если напряжение падает ниже 10,5 В в конце цикла.
Совместимость с питанием переменного и постоянного тока. Многим интеллектуальным контроллерам RGB для правильной работы требуется питание 12 В постоянного тока, тогда как традиционные ландшафтные трансформаторы выдают 12 В переменного тока. Проверка типа питания является обязательным первым шагом.
Выбор трансформатора требует 20% буфера: общая мощность устройства не должна превышать 80% максимальной мощности трансформатора, чтобы выдерживать скачки напряжения при запуске и будущее расширение.
Топология определяет производительность: использование метода подключения «концентратор» или «Т-образный ответвитель» значительно превосходит традиционное «последовательное подключение» для поддержания постоянного напряжения на интеллектуальных приборах.
Гидроизоляция не подлежит обсуждению: 90% отказов систем низкого напряжения происходят в точках соединения; Проволочные гайки с силиконовым наполнением, закапываемые непосредственно в землю, являются обязательными для обеспечения долгосрочной надежности.
Если не спланировать электрическую нагрузку, тип мощности и прокладку проводов перед покупкой оборудования, это приведет к перегрузке трансформаторов, несовместимости контроллеров и неравномерному освещению. Правильная архитектура системы гарантирует, что на каждый диод будет поступать точное напряжение, необходимое для передачи точных цветов. Планирование схемы наружного освещения RGB на бумаге экономит часы поиска и устранения неисправностей в полевых условиях.
Традиционное ландшафтное освещение основано на магнитных трансформаторах, которые понижают бытовое напряжение 120 В до переменного тока (AC) 12 В. Галогенные лампы и базовые одноцветные светодиоды безупречно работают от сети переменного тока. Однако современные многоцветные системы включают в себя микропроцессоры и беспроводные приемники. Большинству отдельных интеллектуальных контроллеров RGB требуется питание постоянного тока 12 В для обработки команд изменения цвета без мерцания или отключения от сети.
Подключение интеллектуального контроллера, работающего только на постоянном токе, непосредственно к трансформатору переменного тока мгновенно приведет к сгоранию внутренней схемы контроллера. Вы должны проверить входные требования ваших конкретных интеллектуальных устройств. Если вы устанавливаете светильники, меняющие цвет, на существующую ландшафтную систему переменного тока, перед интеллектуальным контроллером необходимо установить встроенные выпрямители переменного тока в постоянный. Альтернативно вы можете заменить устаревший магнитный трансформатор современным источником питания постоянного тока, разработанным специально для интеллектуальных светодиодных приложений.
Перегрузка трансформатора приводит к чрезмерному нагреву, срабатыванию внутренних выключателей и сокращению срока службы устройства. Интеллектуальные светодиоды также потребляют кратковременный всплеск мощности при первом включении или при переключении на полную яркость белого цвета. Чтобы рассчитать необходимый размер трансформатора, сложите максимальную мощность каждого работающего прибора, а затем разделите это число на 0,80.
Например, если вы планируете установить пятнадцать 6-ваттных светильников, ваша общая нагрузка составит 90 Вт. Разделив 90 на 0,80, получим 112,5. Необходимо приобрести трансформатор минимальной мощностью 120 Вт или 150 Вт. При выборе устройства вы выбираете между трансформаторами с тороидальным сердечником и электронными трансформаторами. Тороидальные модели тяжелее, очень долговечны и обычно выдают мощность переменного тока. Электронные трансформаторы компактны, часто имеют встроенное интеллектуальное управление и обычно выдают мощность постоянного тока. Выберите тип, который соответствует вашим конкретным требованиям к креплению.
Падение напряжения — это естественное уменьшение электрического давления при прохождении тока по проводу. В стандартных белых светодиодах падение напряжения с 12 В до 10 В просто приводит к небольшому потускнению лампы. В системах изменения цвета падение напряжения вызывает немедленные визуальные проблемы. Синим и зеленым диодам для свечения требуется более высокое прямое напряжение, чем красным диодам. Если напряжение в конце провода упадет ниже 10,5 В, синий и зеленый диоды не загорятся полностью. В результате свет сильно сместится в сторону красного или розового, разрушая предполагаемую цветовую сцену.
Выбор сечения проводов — ваша основная защита от падения напряжения. Чем толще медный провод, тем меньшее сопротивление он оказывает. Используйте кабель 12/2 AWG для стандартных участков длиной менее 100 футов и умеренной мощности. Для трасс длиной более 100 футов или для сильно нагруженных цепей мощностью более 150 Вт необходимо перейти на кабель 10/2 AWG. Никогда не используйте провода 14/2 или 16/2 для основных магистральных линий в интеллектуальной системе освещения.
Физическое расположение вашего провода напрямую влияет на распределение напряжения. Метод шлейфового подключения предполагает прокладку одного провода от трансформатора к первому светильнику, затем ко второму и так далее. Хотя при этом используется меньше проводов, это приводит к падению напряжения. Последний светильник в последовательной цепочке получает значительно меньшую мощность, чем первый, что приводит к высокому риску изменения цвета.
Метод концентрической или центральной подачи гораздо лучше работает для интеллектуального освещения. В этой топологии вы проводите главную магистраль большой колеи к центральной точке двора. От этого центрального узла вы подключаете более короткие провода одинаковой длины к отдельным светильникам. Это выравнивает напряжение на всех светильниках, гарантируя, что каждый источник света получает одинаковую мощность и отображает одинаковый цвет. Хотя метод концентратора требует большего количества кабелей и тщательного планирования траншей, он гарантирует стабильную производительность.
Для создания многоуровневого дизайна ландшафтного освещения необходимо выбрать правильные форм-факторы для конкретных применений. При оценке светильников отдавайте приоритет долговечности материала. Корпуса из цельной латуни и литого алюминия эффективно рассеивают тепло, защищая внутренние драйверы светодиодов. Композитные или дешевые пластиковые корпуса быстро разрушаются под воздействием ультрафиолета и задерживают тепло, что приводит к преждевременному выходу диода из строя.

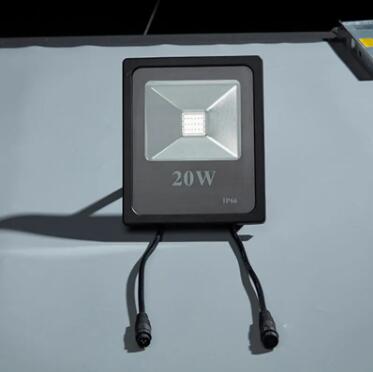

Прожекторы обеспечивают широкое и мощное освещение, предназначенное для освещения больших площадей. Они являются основным инструментом для мытья стен, создания силуэта и освещения взрослых деревьев или крупных архитектурных объектов. При выборе ландшафтных прожекторов RGB 12 В оцените требования к световому потоку. Стандартная мойка одноэтажных стен требует от 400 до 600 люмен, а для освещения 40-футового дуба требуется 800 люмен и более.
Выбор угла луча не менее важен. Узкий луч от 15° до 25° создает плотный, сфокусированный столб света, идеально подходящий для флагштоков или высоких узких деревьев. Широкий луч от 45° до 60° распределяет свет по горизонтали, что делает его идеальным для освещения широких подпорных стенок или густых живых изгородей. Убедитесь, что корпус приспособления оснащен ребрами глубокого охлаждения. Меняющие цвет диоды выделяют значительное количество тепла, а управление температурным режимом определяет срок службы светильника.
Светильники из гальки, часто используемые в качестве низкопрофильных светильников для дорожек или колодцев, обеспечивают мягкое освещение, не доминируя над ландшафтом. Они используются для освещения дорожек, определения границ грядок и приглушенного окружающего освещения. При использовании наружных галечных светильников RGB с напряжением 12 В основное внимание при проектировании уделяется уменьшению бликов. Источник света должен быть защищен от прямой видимости пешеходов.
Оптимальное расстояние обычно составляет от 6 до 8 футов друг от друга. Если разместить их ближе, создается эффект взлетно-посадочной полосы, который выглядит загроможденным и неестественным. Расположение светильников на противоположных сторонах дорожки обеспечивает сбалансированное освещение. Поскольку эти приспособления расположены на одном уровне с землей или очень близко к ней, они должны выдерживать пешеходное движение, газонокосилки и триммеры. Ищите толстые линзы из закаленного стекла и прочные композитные или латунные безели.
Сферические светильники представляют собой современные всенаправленные светящиеся шары, которые добавляют геометрический интерес к ландшафту. Они очень эффективны в качестве фокусных акцентов, периметров внутреннего дворика и окружения водных объектов. При использовании сферических светодиодных RGB-подсветок 12 В необходимо учитывать степень водонепроницаемости. Степень защиты IP67 допускает временное погружение в воду, что делает его пригодным для садовых клумб, которые иногда затопляются. Степень защиты IP68 требуется, если сфера будет плавать в бассейне или постоянно находиться внутри пруда.
Диффузионный материал должен обладать высокой устойчивостью к ультрафиолетовому излучению. Дешевый пластик желтеет и становится хрупким после одного лета пребывания на солнце, что ухудшает точность цветопередачи внутренних светодиодов. Устойчивость монтажа также является важным фактором. Сферы, помещенные в рыхлую почву или мульчу, требуют глубоких и прочных опор, чтобы предотвратить их смещение во время сильного дождя или сильного ветра.
Воплощение проекта вашей системы в физическую установку требует строгого соблюдения передовых практик в области электротехники. Спешка с физической установкой приводит к появлению слабых мест, которые выйдут из строя во время первого сильного ливня или зимних заморозков.
Не начинайте установку без соответствующего оборудования. Вам понадобится цифровой мультиметр для проверки уровней напряжения в системе. Для аккуратного удаления толстой изоляции с кабеля прямого захоронения 12/2 без задиров внутренней меди требуются мощные инструменты для зачистки проводов. Узкая лопата для траншей позволяет закапывать проволоку с минимальным нарушением существующего газона. Для всех соединений обязательны гайки для проводов прямого погружения с силиконовым наполнением. Наконец, необходим резиновый молоток, чтобы забивать заземляющие колья, не разрушая крепления приспособлений.
Никогда не закапывайте ни одного фута провода до тех пор, пока вся система над землей не будет полностью работоспособна. Проложите все основные магистральные линии и свободно соедините каждое приспособление в намеченном месте. Подключите систему к трансформатору и включите ее. Этот этап наземного тестирования позволяет немедленно выявить неработающие светильники, перепутанную полярность или неисправные контроллеры.
Используйте цифровой мультиметр для проверки напряжения на клеммах трансформатора. Затем подойдите к самому дальнему приспособлению на трассе и проверьте напряжение в этой точке соединения. Убедитесь, что показание остается выше 10,5 В. Если он падает ниже этого порога, вам необходимо обновить сечение провода или сократить длину, прежде чем закапывать кабель. Это также оптимальное время для синхронизации вашего интеллектуального контроллера с локальной сетью Wi-Fi, поскольку приборы и контроллер легко доступны для сброса настроек в случае необходимости.
Общая мощность нагрузки | 0–50 футов | 51–100 футов | 101–150 футов |
|---|---|---|---|
До 40 Вт | 16/2 AWG | 14/2 AWG | 12/2 AWG |
41–80 Вт | 14/2 AWG | 12/2 AWG | 10/2 AWG |
81–120 Вт | 12/2 AWG | 10/2 AWG | 8/2 AWG |
121–160 Вт | 12/2 AWG | 10/2 AWG | Не рекомендуется |
Провод низкого напряжения не соответствует строгим требованиям по глубине, предъявляемым к линейному напряжению 120 В. Стандартные строительные нормы и правила обычно требуют, чтобы ландшафтный провод низкого напряжения был закопан на глубину ровно 6 дюймов. Такая глубина защищает кабель от стандартных инструментов для аэрации газона и обработки кромок, при этом его легко укладывать в траншею.
При перемещении по ландшафту не пытайтесь протолкнуть провода через узкие щели. Используйте длинное сверло по камню, чтобы проложить чистые дорожки, или поднимите брусчатку, чтобы проложить под ней проволоку. Если трассы пересекают бетонные дорожки, проведите горизонтальную трубу из ПВХ под бетоном, чтобы она действовала как защитная муфта. Никогда не прорезайте толстые корни деревьев. Прокладывайте проволоку вокруг капельной линии взрослых деревьев, чтобы не повредить корневую систему и не натягивать проволоку в будущем по мере роста корней.
Стандартная изолента и гайки для проводов выйдут из строя под землей в течение нескольких месяцев. Влага почвы вызывает быструю гальваническую коррозию открытой меди, что приводит к мерцанию света и полному отказу системы. Чтобы выполнить погодоустойчивое соединение, выполните следующие действия:
Используйте мощные инструменты для зачистки, чтобы удалить ровно 5/8 дюйма изоляции с концов проводов.
Осмотрите открытую медь. Если во время зачистки вы порезали или порезали медные жилы, обрежьте провод и повторите попытку.
Совместите зачищенные концы проводов и скрутите их по часовой стрелке.
Вставьте скрученную медь в силиконовую гайку для прокладки провода.
Вставьте провода глубоко в гайку до тех пор, пока силиконовый герметик слегка не вытечет снизу, обеспечивая полную водонепроницаемость.
Для максимальной надежности оберните основание проволочной гайки и выступающие провода термоусадочной трубкой морского класса. Это создает вторичный физический барьер против влаги и предотвращает разрыв проводов при натяжении земли.
Правильное закрепление опорных кольев предотвращает наклон светильников с течением времени. В твердых глинистых почвах за час до установки смочите землю водой, чтобы смягчить землю. Используйте резиновый молоток, чтобы вбить кол ровно по отвесу. Никогда не ударяйте по верхней части самого светильника. На рыхлых песчаных почвах вам, возможно, придется выкопать более широкую яму, вставить кол и засыпать щебнем, чтобы обеспечить достаточную боковую поддержку.
Всегда оставляйте сервисный контур в основании каждого прибора. Петля обслуживания — это всего лишь 2–3 фута лишнего провода, свободно намотанного в грязи под светильником. Эта слабина позволяет вам слегка перемещать светильник по мере того, как соседние растения растут и с годами блокируют свет. Это также предотвращает разрыв соединений проводов во время зимнего морозного пучения, что естественным образом выталкивает светильники вверх.
Надёжность интеллектуальной системы освещения зависит от её интерфейса управления и сетевого подключения. Красивые светильники бесполезны, если приложение не может подключиться или освещение игнорирует команды планирования.
Вы должны решить, где будет находиться мозг вашей системы. Системы со встроенным Wi-Fi на трансформаторе предлагают чистую установку с меньшим количеством компонентов. Однако трансформаторы обычно устанавливаются сбоку дома или за гаражом, в местах, которые печально известны слабыми сигналами Wi-Fi. Если трансформатор теряет подключение к сети, то весь график освещения выходит из строя.
Линейные контроллеры размещаются во дворе ниже по течению и соединяются между трансформатором и светильниками. Это позволяет разместить контроллер ближе к внутреннему маршрутизатору или наружной точке доступа. Если вы используете автономные встроенные контроллеры RGB, их необходимо размещать в защищенных от атмосферных воздействий корпусах, соответствующих требованиям NEMA. Проникновение влаги в умный контроллер мгновенно разрушит микропроцессоры.
Протокол связи определяет, как вы взаимодействуете со своими источниками света. Wi-Fi обеспечивает высокую пропускную способность, позволяя просматривать сложные цветные сцены и удаленный доступ из любой точки мира. Однако Wi-Fi очень уязвим к слабым сигналам наружного маршрутизатора и помехам от внешних стен.
Bluetooth обеспечивает высоконадежное локальное управление. Вы можете мгновенно менять цвета и устанавливать расписание, стоя во дворе. Недостатком является отсутствие удаленного доступа. Вы не можете регулировать свет, находясь в отпуске. Ячеистые сети, использующие такие протоколы, как Zigbee или собственные RF, лучше всего подходят для больших поместий. В ячеистой сети каждое устройство действует как повторитель, передавая сигнал следующему устройству. Это значительно расширяет дальность действия и устраняет мертвые зоны на дальних краях объекта.
Продвинутый ландшафтный дизайн требует зонального контроля. Вы не хотите, чтобы освещение на вашей дорожке мигало такими же яркими цветами, как и размывка ваших архитектурных стен. Оцените приложение для смартфона производителя на предмет возможностей группировки. Надежное приложение позволяет отделить затопление переднего двора от сфер заднего двора, назначая каждой зоне разные цвета и графики.
Вместо того, чтобы полагаться на устаревшие физические фотоэлементы, которые включают свет с наступлением темноты, используйте функцию астрономического таймера в своем интеллектуальном приложении. Астрономические таймеры синхронизируются с вашим местным почтовым индексом, чтобы определить точное время восхода и захода солнца, автоматически корректируясь в течение года. Это гарантирует, что освещение включится именно в тот момент, когда наступают сумерки, независимо от перехода на летнее время или пасмурной погоды.
Даже идеально установленные системы время от времени требуют обслуживания. Выявление и устранение наиболее распространенных сбоев после установки позволяет быстро предотвратить перерастание мелких проблем в повреждение оборудования.
Наиболее распространенной жалобой в многоцветных системах является то, что светильники в конце серии отображают желтый или розовый цвет вместо чисто белого или синего. Это основной индикатор падения напряжения. Последний светильник лишен электрического давления, необходимого для питания синих диодов.
Чтобы решить эту проблему, у вас есть три варианта. Во-первых, вы можете обновить всю проволоку до более толстого сечения. Во-вторых, вы можете разделить один длинный участок на две отдельные зоны, проложив новый выделенный провод от трансформатора ко второй половине фонарей. В-третьих, вы можете переместить трансформатор ближе к центру нагрузки, уменьшив общее расстояние, которое должен пройти ток.
Если ваше приложение часто отображает контроллер как отключенный от сети, вы испытываете помехи сигнала. Кирпичные стены, металлический сайдинг, оштукатуренная проволочная сетка и густая мокрая листва поглощают беспроводные сигналы. Не вините сразу контроллера. Проверьте уровень сигнала в месте расположения контроллера с помощью смартфона.
Если сигнал слабый, установите удлинитель Wi-Fi для использования вне помещений на внешней стене, ближайшей к контроллеру. Убедитесь, что ваши интеллектуальные устройства подключены к выделенной сети 2,4 ГГц. Интеллектуальные контроллеры редко поддерживают сети 5 ГГц, а комбинированные двухдиапазонные маршрутизаторы часто путают устройства, заставляя их неоднократно отключаться от сети.
Факторы физической среды со временем ухудшают работу систем освещения. В более холодном климате цикл замораживания-оттаивания почвы приводит к морозному пучению. Расширяющийся лед буквально толкает заземляющие колья вверх, выдергивая светильники из земли и натягивая тугие провода. Если при монтаже вы не оставили сервисную петлю, это напряжение разорвет соединения под землей.
Чтобы система выглядела как новая, необходимо регулярное техническое обслуживание. Жесткая вода из ирригационных разбрызгивателей оставляет белые минеральные отложения на стеклянных линзах, что резко снижает световой поток и искажает цвета. Очищайте линзы два раза в сезон мягким раствором уксуса. Кроме того, осматривайте основание каждого приспособления после сезона сильных дождей, чтобы убедиться, что эрозия почвы не привела к тому, что соединения проводов подверглись воздействию прямых солнечных лучей или лезвий газонокосилки.
Прежде чем покупать оборудование, нанесите на карту планировку своей недвижимости и рассчитайте общую мощность всех желаемых светильников.
Выберите центральное место для трансформатора и приобретите блок с запасом мощности как минимум на 20 % выше расчетной нагрузки.
Проверьте требования к питанию переменного или постоянного тока ваших конкретных интеллектуальных контроллеров и приборов, чтобы предотвратить электрические повреждения.
Проложите всю проводку над землей и проверьте напряжение на самом дальнем светильнике, чтобы убедиться, что оно остается выше 10,5 В, прежде чем копать траншеи.
Выполняйте каждое подземное соединение с помощью силиконовых гаек для проводов прямого заземления, чтобы обеспечить долговременную и устойчивую к атмосферным воздействиям надежность.
О: Да, при условии, что общая мощность не превышает мощность трансформатора и выходная мощность соответствует требованиям обоих типов светильников. Стандартные белые огни не будут реагировать на команды интеллектуального контроллера по изменению цвета и останутся статичными.
Ответ: Это вызвано падением напряжения. Светодиодам, меняющим цвет, требуется минимальное напряжение около 10,5 В для одинакового питания всех красных, зеленых и синих диодов. Если напряжение падает ниже этого порога, некоторые цвета не загораются, вызывая видимый сдвиг цвета.
О: Для трасс длиной менее 100 футов и общей нагрузкой менее 100 Вт стандартным является провод 12 калибра (12/2). При более длительных сроках эксплуатации или более высокой мощности необходимо перейти на провод 10-го калибра (10/2), чтобы предотвратить падение напряжения и сохранить точность цветопередачи.
О: Для них требуется стандартный ландшафтный трансформатор переменного или постоянного тока 12 В в зависимости от требований конкретного светильника. Интеллектуальный аспект обычно реализуется контроллером, встроенным в трансформатор или линейный модуль, а не самим источником питания. Всегда проверяйте, требуется ли вашим конкретным сферам питание постоянного тока.
Ответ: Ландшафтный провод низкого напряжения обычно следует закапывать на глубину 6 дюймов. Такая глубина защищает кабель от регулярного ухода за газоном, такого как обрезка кромок и аэрация, сохраняя при этом управляемость процесса прокладки траншей и соответствие большинству местных норм и правил.
О: Отключения обычно вызваны слабыми сигналами Wi-Fi, проникающими через внешние стены. Убедитесь, что ваш контроллер подключен к сети 2,4 ГГц, а не к сети 5 ГГц. Возможно, вам придется установить внешний удлинитель Wi-Fi для стабилизации соединения.
